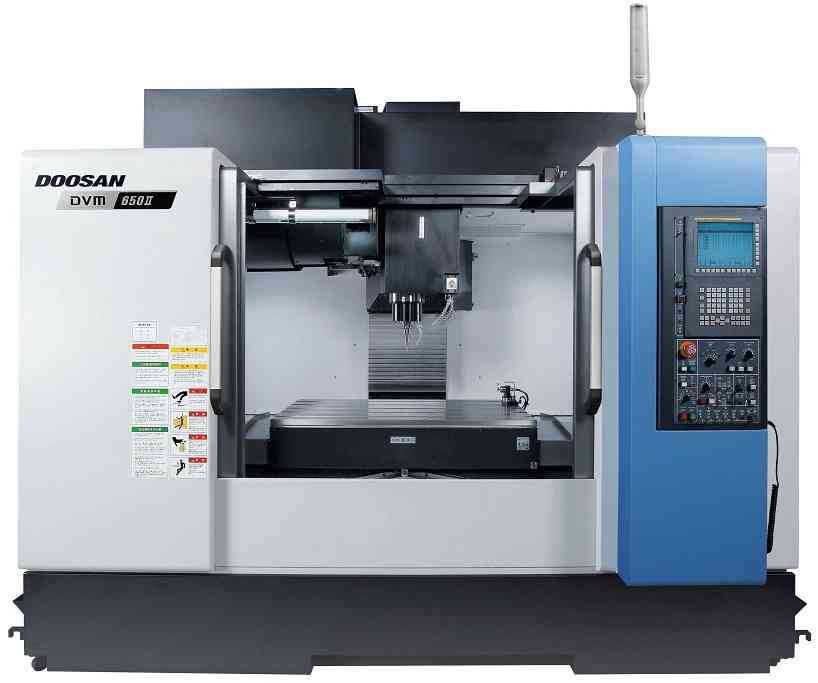

Обрабатывающий центр Doosan DVM 500 II
Тип станка:
Для обработки штампов и пресс форм
По запросу
Общие характеристики
Тип станка
Для обработки штампов и пресс форм
Системы ЧПУ
FANUC 31i
Двигатель
Мощность двигателя шпинделя ( 30 мин)
11 / 15 / 22 кВт
Емкости
Система охлаждения
380 л
Масло двигателя
4.3 л
Автомат смены инструмента
Хвостовик режущего инструмента
MAS403 BT40
Ёмкость инструментального магазина
30 шт.
Максимальный диаметр инструмента
80 / 125 мм
Максимальная длина инструмента
300 мм
Максимальный вес инструмента
8 кг
Выбор инструмента
MEMORY RANDOM
Время смены инструмента (Т-Т-Т)
1.3 сек.
Время смены инструмента (chip-to-chip)
3.7 сек.
Рабочая поверхность
Рабочая поверхность
1200 x 540 мм
Максимальная нагрузка
800 кг
Шпиндель
Максимальная скорость шпинделя
20000 о/мин
Конус
ISO #40 7/24 Taper
Максимальный крутящий момент шпинделя
60 Н·м
Перемещения
По оси X
1020 мм
По оси Y
540 мм
По оси Z
510 мм
Расстояние от шпинделя до верхней части стола
150-660 мм
Скорость подачи
Ускоренные перемещения по оси X
30 м/мин
Ускоренные перемещения по оси Y
30 м/мин
Ускоренные перемещения по оси Z
30 м/мин
Скорость подачи резания
1~15000 мм/ми
Источник питания
Электроснабжение (номинальная емкость)
44.6 кВа
Габариты
Транспортная длина
2462 мм
Транспортная ширина
3350 мм
Транспортная высота
2789 мм
Вес
6500 кг
